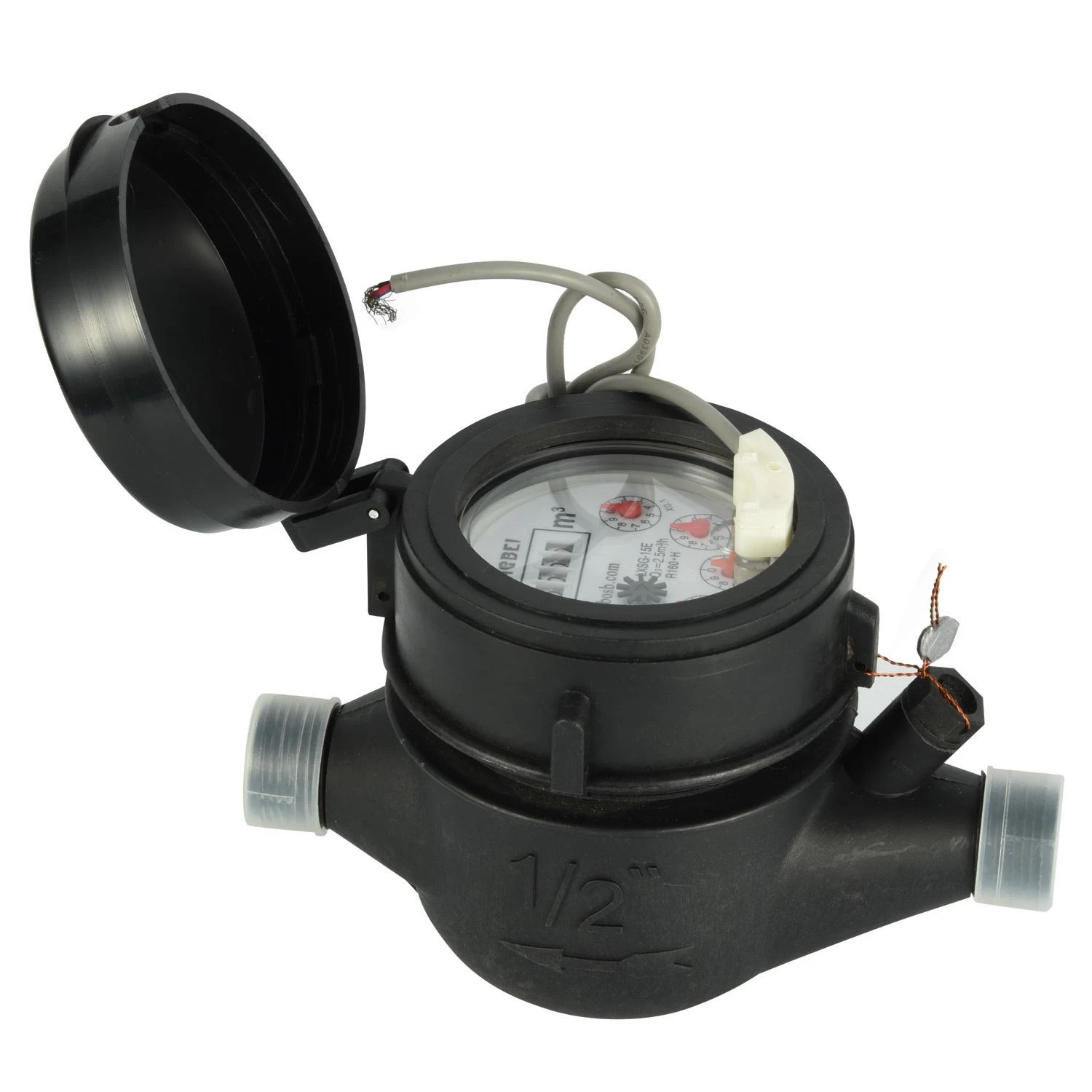

LXSGY-Es یک متر آب خروجی توربین پالس پلاستیکی فوق العاده برای کاربرد مسکونی در اندازه های 15 تا 50 میلی متر برای آب سرد است. سبک' است ، سازگار با شرایط اقتصادی ، می تواند فشار کاری PN16 را تحمل کند. در همین حال ، می توان آن را از قبل مجهز کرد یا دارای عملکرد خروجی پالس است.
امکانات
| مدل NO | LXSGY-E |
| قطر اسمی | 15-50 میلی متر |
| اصل | سرعت سنج آب |
| محیط کار | کنتور آب خشک |
| فشار کاری | 1.0 مگاپاسکال یا نقشه 1.60 |
| شماره گیری | خشک |
| R=Q3/Q1 | 80/100/125/160 |
| کلاس | B/C |
| خروجی پالس | آره |
| علامت تجاری | JIANGBEI/OEM |
| بسته حمل و نقل | کارتن صادرات |
| مشخصات | بدنه پلاستیکی و اتصالات پلاستیکی |
| کد HS | 90282010 |
ویژگی های اختیاری
*چندین طول و اتصال در صورت درخواست
*شیر برگشتی
*گزینه خروجی پالس: سوئیچ نی ؛ سالن یا صفحه فلزی غیر مغناطیسی.
*بدنه متر: برنج ، پلاستیک ، آهن و فولاد ضد زنگ برای انتخاب.
شرایط کاری
دمای آب: ≤50ºC برای کنتور آب سرد
فشار آب: ≤1MPa یا 1.6MPa اختیاری (10bar یا 16bar اختیاری)
الزامات نصب
*کنتور باید در جهت افقی و جهت جریان مطابق با فلش پرتاب شده در بدنه متر با نمای ثبت به سمت بالا نصب شود.
*خط لوله باید قبل از نصب شستشو شود.
*کنتور در حین کار باید دائماً پر از آب باشد.
حداکثر خطای مجاز
در ناحیه پایین از Qmin (Q1) تا Qt اما بدون Qt (Q2) 5 ± است.
در منطقه فوقانی از Qt (Q2) تا Qmax (Q4) و شامل Qmax 2 ± (متر آب سرد) است.
در منطقه فوقانی از Qt (Q2) تا Qmax (Q4) و شامل Qmax 3 ± (متر آب گرم) است.
تجهیزات جانبی
هر متر آب دارای یک مجموعه کوپلینگ اختیاری است: لوله 2 قطعه ، مهره 2 قطعه و واشر 2 قطعه
داده های فنی اصلی مطابق ISO4064: 2003 (استاندارد قدیمی)
| اندازه | اینچ | کلاس | Qmax | Qn | Qt | Qmin | حداقل خواندن | حداکثر خواندن |
| حداکثر جریان | جریان اسمی | جریان انتقالی | حداقل جریان | |||||
| DN (میلی متر) | m³/h | L/h | m³ | |||||
| 15 | 1/2"؛ | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4"؛ | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1"؛ | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4"؛ | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2"؛ | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2"؛ | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
داده های فنی اصلی مطابق ISO4064: 2014(استاندارد جدید)
| DN | میلی متر | 15 | 20 | 25 | 32 | 40 | 50 |
| اندازه | اینچ | 1/2"؛ | 3/4"؛ | 1"؛ | 11/4"؛ | 11/2"؛ | 2"؛ |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| حداقل خواندن (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| حداکثر خواندن (متر مربع) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| حداکثر فشار (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |

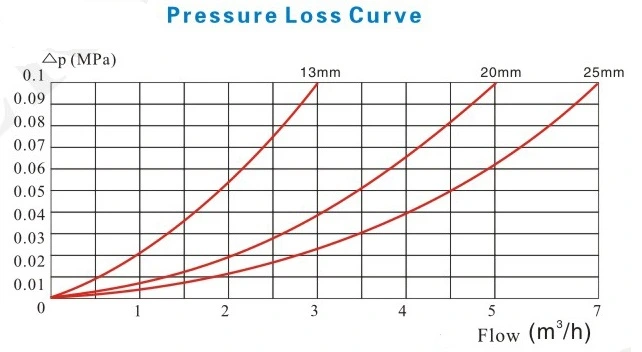

| حداکثر تلفات (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| حداکثر دما | T50 | T50 | T50 | T50 | T50 | T50 | |
| گزینه خروجی پالس | سوئیچ نی | Vmax=24V ، Imax=100mA ، Pmax=2W | |||||
| سالن | / | ||||||
| صفحه فلزی غیر مغناطیسی | / | ||||||
ابعاد و وزن
| اندازه متر | طول | عرض | ارتفاع | اتصال موضوع |
| دیا | ||||
| DN | L | B | H | D |
| میلی متر | میلی متر | |||
| 15 | 165 | 94 | 107.5 | G 3/4B |
| 20 | 190 | 94 | 107.5 | G 1B |
| 25 | 260 | 98 | 117.5 | G1 1/4B |
| 32 | 260 | 98 | 117.5 | G1 1/2B |
| 40 | 245 | 122 | 141.5 | G 2' ؛ ب |
| 50 | 300 | 130 | 150 | G2 1/2 B |
