متر آب ولتمن

ولتمن متر آب (کلاس B) DN 40mm به DN 600mm) کاربرد آن عنصر woltman متر آب ، برای اندازه گیری جریان های بالا از آب سرد قابل آب آشامیدنی عبور از خطوط لوله در اندازه های 40mm تا 600mm. ویژگی های درایو مغناطیسی ، مقاومت در برابر انتقال پایین تر....

ارسال درخواست

شرح

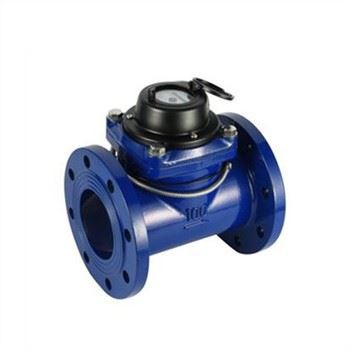

متر آب ولتمن (کلاس B) DN 40mm به DN 600mm)

Removable Element Woltman Cold Water Meter (Class B) DN 40mm to DN 600mm)

برنامه

این یک عنصر ولتمن متر آب است، برای اندازه گیری جریان های بالای آب قابل آب قابل آب سرد عبور از خطوط لوله در اندازه های 40mm تا 600mm.

ویژگی

*درایو مغناطیسی، مقاومت در برابر انتقال پایین تر.

*ثبت نام شماره گیری خشک مهر و موم شده خواندن روشن را تضمین می کند.

*مکانیسم اندازه گیری می تواند از بدن برای بررسی، نگهداری و جایگزینی قابل جابجایی باشد و بدن نیازی به برچیده شدن از خط لوله ندارد.

*قطعات قابل تبادل.

*از دست دادن فشار کم. زندگي طولاني کار .

*می تواند مجهز به سوئیچ رید (ثبت نام نمی تواند چرخش). داده های فنی انطباق استاندارد مطابق با استاندارد ISO 4064 کلاس B، R50، R63 و R80

شرایط کاری

دمای آب: ≤50 درجه سانتی گراد برای کنتور آب سرد

دمای آب: ≤90 درجه سانتی گراد برای متر آب گرم

فشار آب: ≤1MPa یا 1.6MPa یا 4.0 MPa اختیاری (10bar یا 16bar r 40 نوار اختیاری)

الزامات نصب

*کنتور را می توان در موقعیت افقی، عمودی یا تمایلی نصب کرد.

*یک موقعیت افقی با چهره ثبت نام به سمت بالا توصیه می شود.

*خط لوله باید قبل از نصب سرازیر شود.

*کنتور باید مدام در حین بهره برداری پر از آب باشد.

حداکثر خطای مجاز

در منطقه پایین تر از Qmin (Q1) فراگیر تا اما به استثنای Qt (Q2) ±5٪.

در منطقه فوقانی از Qt(Q2) را شامل تا و از جمله Qmax(Q4) ±2٪(کنتور آب سرد).

در منطقه فوقانی از Qt (Q2) را شامل تا و از جمله Qmax (Q4) ±3٪ (متر آب گرم) است. Removable Element Woltman Cold Water Meter (Class B) DN 40mm to DN 600mm)

داده های فنی اصلی بر اساس ISO4064 :2003 (استاندارد قدیمی)

اندازه متر	اندازه گیری	مكس فلو	جریان اسمی	جریان انتقالی	جریان مین	مین ریدینگ	مكس ریدینگ
اندازه متر	اندازه گیری	مكس فلو	جریان اسمی	جریان انتقالی	جریان مین	مین ریدینگ	مكس ریدینگ
میلی متر	کلاس	m بار در ساعت				m
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

داده های فنی اصلی بر اساس ISO4064:2005 (استاندارد جدید)

اندازه متر	اندازه گیری	کیو۴	کیو۳	کیو۲	Q1	مین ریدینگ	مكس ریدینگ
میلی متر	R	m بار در ساعت				m
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

ابعاد و وزن

Removable Element Woltman Cold Water Meter (Class B) DN 40mm to DN 600mm)

اندازه متر	طول L	عرض ب	ارتفاع اچ	اتصال موضوع
میلی متر	میلی متر			D	پیچ دایره دیا D1	پیچ اتصال
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
