آب سنج نوع وولتمن

متر آب نوع woltman کلاس B (40 تا 600 میلی متر) کاربرد برای اندازه گیری جریان زیاد آب آشامیدنی گرم که از خطوط لوله در اندازه های 40 تا 600 میلی متر عبور می کند. ویژگی ها * درایو مغناطیسی ، مقاومت انتقال کمتر. *ثبت شماره گیر خشک مهر و موم شده خواندن واضح را تضمین می کند. *اندازه گیری ...

ارسال درخواست

شرح

آب سنج نوع Woltman کلاس B (40 تا 600 میلی متر)

کاربرد

برای اندازه گیری جریانهای زیاد آب آشامیدنی گرم که از خطوط لوله در اندازه های 40 تا 600 میلی متر عبور می کنند.

امکانات

*درایو مغناطیسی ، مقاومت انتقال کمتر.

*ثبت شماره گیر خشک مهر و موم شده خواندن واضح را تضمین می کند.

*مکانیزم اندازه گیری را می توان برای بررسی ، نگهداری و تعویض از بدنه جدا کرد و نیازی نیست' ؛ از خط لوله جدا شود.

*قطعات قابل تعویض

*افت فشار کم عمر کار طولانی.

*می توان به سوئیچ نی مجهز شد (ثبت نام نمی تواند' ؛ t بچرخد).

انطباق استاندارد

اطلاعات فنی مطابق استISO 4064 استاندارد کلاس B ، R50 ، R63 و R80 استاندارد

شرایط کاری

دمای آب: ≤50ºC برای کنتور آب سرد

دمای آب: ≤90ºC برای متر آب گرم

فشار آب: ≤1MPa یا 1.6MPa یا 4.0 MPa اختیاری (10bar یا 16bar r 40 bar اختیاری)

الزامات نصب

*متر را می توان در موقعیت افقی ، عمودی یا شیب دار نصب کرد.

*موقعیت افقی با نمای ثبت شده به سمت بالا توصیه می شود.

*خط لوله باید قبل از نصب شستشو شود.

*کنتور در حین کار باید دائماً پر از آب باشد.

حداکثر خطای مجاز

در ناحیه پایین از Qmin (Q1) تا Qt اما بدون Qt (Q2) 5 ± است.

در منطقه فوقانی از Qt (Q2) تا Qmax (Q4) و شامل Qmax 2 ± (متر آب سرد) است.

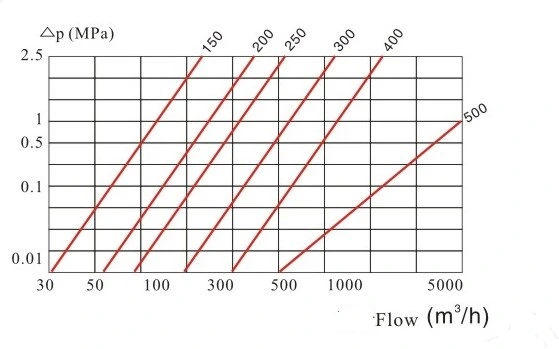

در منطقه فوقانی از Qt (Q2) تا Qmax (Q4) و شامل Qmax 3 ± (متر آب گرم) است. Hot Removable Woltman Water Meter Class B (40mm-600mm)

داده های فنی اصلی مطابق ISO4064: 2003 (استاندارد قدیمی)

اندازه متر	اندازه گیری	حداکثر جریان	جریان اسمی	جریان انتقالی	حداقل جریان	حداقل خواندن	حداکثر خواندن
اندازه متر	اندازه گیری	حداکثر جریان	جریان اسمی	جریان انتقالی	حداقل جریان	حداقل خواندن	حداکثر خواندن
میلی متر	کلاس	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

داده های فنی اصلی مطابق ISO4064: 2005 Standard استاندارد جدید

اندازه متر	اندازه گیری	Q4	Q3	Q2	Q1	حداقل خواندن	حداکثر خواندن
میلی متر	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

Dاندازه ها و وزن

Dimensions2

اندازه متر	طول L	عرض W	ارتفاع H	نخ اتصال دهنده
میلی متر	میلی متر			D	حلقه پیچ پیچ D1	پیچ اتصال
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
