کنتور آب جریان آب را از طریق یک لوله بسته ثبت می کند. این یک جریان سنج سرعت یکپارچه است. اصل استفاده از عملکرد مکانیکی محفظه حجم دیواره متحرک یا جریان آب برای فشار دادن عنصر متحرک مانند توربین برای چرخش برای تعیین مداوم جریان آب است. کنتورهای آب دارای ویژگی های ساختار ساده ، دامنه وسیع ، استفاده راحت و کم هزینه هستند. امروزه ، وقتی منابع آب به طور فزاینده ای کم می شوند ، دولتهای سراسر جهان به کار صرفه جویی در آب توجه کرده اند. به عنوان یک ابزار اندازه گیری و روش کنترل در پیوند صرفه جویی در مصرف آب ، کنتورهای آب می توانند به سرعت توسعه پیدا کنند.

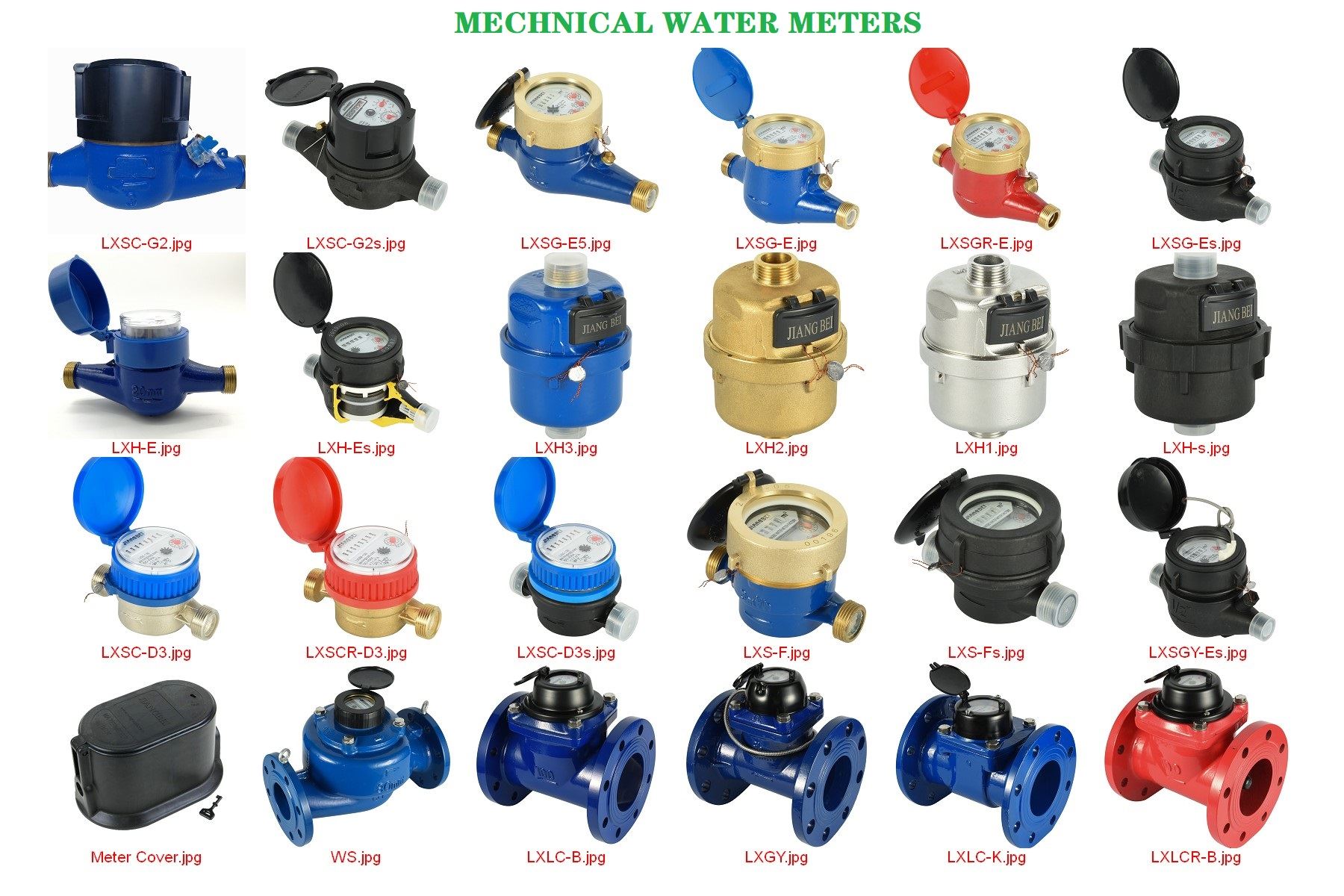

طبقه بندی کنتورهای آب مدنی
کنتورهای آب انواع مختلفی دارند و روش های طبقه بندی بسیاری نیز وجود دارد. به طور کلی ، روش های طبقه بندی زیر وجود دارد:
الف) با توجه به اصل عمل ، می توان آن را به دو دسته تقسیم کرد:
متر آب اندازه گیری شده: برای اندازه گیری حجم واقعی کنتور آب به عنوان کنتور آب حجمی نیز شناخته می شود.
کنتور آب استنباطی: متر سنجی نیز شناخته می شود:
کنتورهای آب حجمی عمدتا کنتورهای پیستونی دوار هستند که به طور گسترده در ایالات متحده و کشورهای مشترک المنافع سابق مورد استفاده قرار می گیرند. سطح اندازه گیری آن بالا است و پایداری آن خوب است ، اما نیاز به کیفیت آب بالا و هزینه های بالای تولید محصول دارد.
کنتورهای آب توربین انواع مختلفی دارند. به طور کلی ، یک پروانه در داخل آن قرار دارد که با تأثیر جریان آب چرخانده و اندازه گیری می شود. در اکثر کشورها کاربرد گسترده ای دارد. ساختار ساده ، فناوری تولید خوب و هزینه پایین است.
ب. با توجه به نوع شمارنده آن ، می توان آن را به دو دسته تقسیم کرد:
متر آب مرطوب: شمارنده در آب غوطه ور است ، جریان شروع کم است و عملکرد ضد رسوب ضعیف است.
کنتور آب خشک: شمارنده از آب جدا شده ، جریان شروع آن کم است و قرائت آن واضح است.
C. با توجه به حالت نشانگر خواندن ، می توان آن را به نوع اشاره گر ، نوع چرخ کلمه ، اشاره گر و نوع ترکیبی چرخ کلمه تقسیم کرد. متر آب دوار بال با توجه به نوع ساختار ورودی به متر آب چند جریان و متر آب تک جریان تقسیم می شود. با توجه به روش نصب ، آن را به نوع افقی ، نوع عمودی تقسیم می شود. با توجه به دمای کار ، آن را به متر آب سرد ، متر آب گرم و غیره تقسیم می شود
D. کنتورهای آب مسکونی به طور کلی زیر DN40 هستند. DN15 و DN20 برای اندازه گیری آب تک خانگی و DN25 ، DM32 و DN40 برای اندازه گیری آب چند خانگی مناسب هستند.
اصل کار و مشخصات کنتورهای آب معمولاً استفاده شده
A. اصل کار متر متر چرخ چرخ پره ای:
اصل کار کنتور آب چند جریان چرخشی بال این است که از طریق توزیع جعبه پروانه ، چندین جریان آب از ورودی آب جعبه پروانه وارد پروانه می شود ، به طوری که نیروی ضربه محوری جریان آب به پروانه متعادل است و قسمت پشتیبانی پروانه کاهش می یابد. ساییدگی و پاره شدن و افزایش طول عمر کنتور آب از سازه. قطعات محصول دارای فاصله مطابقت زیادی بین یکدیگر هستند ، بنابراین نیاز به کیفیت آب پایین است و بدیهی است که از کنتور آب حجمی مورد استفاده که برای مدیریت و نگهداری کنتور آب مناسب است ، بهتر است.
مشخصات B. متر آب چرخ دوار چرخشی:
. متر آب مرطوب چرخ پره
شمارنده کنتور آب مرطوب در آب غوطه ور است. به دلیل شناوری و اثر خیس کنندگی آب بر روی اجزای انتقال ، کنتور آب از حساسیت بالایی برخوردار است و این برای شرکت تأمین کننده آب&# 39 سودمند است. کنتور آب مرطوب ساختاری ساده و کم هزینه دارد. در حال حاضر بیشترین کنتور آب شهری است. اما کاستی های آن نیز مشهود است. با توجه به کیفیت آب ، شمارنده به راحتی آلوده می شود ، در مقیاس رسوب می کند و میزان آن مشخص نیست. به خصوص برای نصب در فضای باز در جنوب ، تحت فتوسنتز ، مستعد خزه و رطوبت است ، و خواندن متر را غیر ممکن می کند. بسیاری از شکایات و اختلافات از طرف ساکنان وجود دارد که محصولاتی هستند که از رده خارج می شوند.

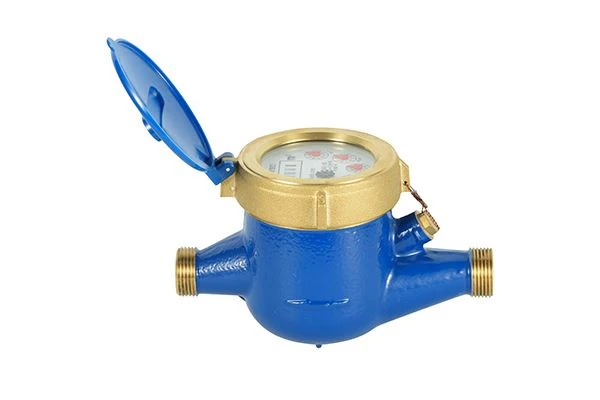

. کنتور آب خشک چرخ پره
شمارنده کنتور آب خشک توسط جعبه دنده ای از آب آب بندی می شود و حرکت از طریق اتصال دو فولاد مغناطیسی پروانه و چرخ دنده مرکزی برای رسیدن به هدف شمارش و اندازه گیری منتقل می شود. از مزایای آن می توان به قرائت شفاف و آسان خواندن حجم آب اشاره کرد. دقت اندازه گیری کنتورهای آب می تواند به سطح ISO4064 B و C برسد. به طور گسترده ای در آلمان ، ایتالیا ، فرانسه ، اروپای شمالی ، خاورمیانه ، آفریقا و آمریکای جنوبی استفاده می شود. در حال حاضر بیشترین استفاده را در سطح بین المللی دارد. محصولات کنتور آب حدود 70٪ از کل کنتورهای جهانی را تشکیل می دهند. مزیت این است که الزامات مربوط به کیفیت آب و شبکه لوله های آبرسانی زیاد نیست ، تعمیر و نگهداری بعدی ساده و راحت است و هزینه نگهداری کم است.
C. اصل کار و ویژگی های متر متر پیستون دوار:
کنتور پیستونی دوار از اختلاف فشار بین دو سر (ورودی آب و خروجی آب) محفظه اندازه گیری کنتور آب استفاده می کند. جریان آب ورودی به ورودی آب پیستون را به چرخش هل می دهد و آب موجود در محفظه اندازه گیری را به سمت خروجی آب می فشارد. هر بار که پیستون برای یک دور می چرخد ، آب حجم محفظه اندازه گیری از خروجی آب خارج می شود و همزمان ، چنگال برای یک دور توسط شافت پیستون می چرخد تا میزان مصرف آب را ثبت کند.
مصرف آب حجم محفظه اندازه گیری هر 1 دور پیستون ثبت می شود. این را می توان با تئوری محاسبه کرد و ضریب اصطکاک قطعات در محفظه اندازه گیری کنتور آب کم است و دقت ابعاد هندسی زیاد است. بنابراین ، دقت اندازه گیری کنتور آب زیاد است و می تواند به سطح ISO4064 C برسد و سطح D برای بازیابی هزینه آب بسیار مفید است. نقطه ضعف این است که به دلیل فاصله کم بین قطعات محصول ، حرکت پیستون در امتداد دیواره محفظه اندازه گیری یک فرآیند نورد و کشویی است و فاصله بین پیستون در محفظه اندازه گیری فقط 0.02-0.1 میلی متر است که نیاز به کیفیت آب بسیار بالا بنابراین ، ناخالصی ها و شن و ماسه ریز به طور جدی بر عملکرد اندازه گیری و عمر مفید کنتور آب تأثیر می گذارد و هزینه های ساخت و نگهداری زیاد است.
به طور خلاصه ، کنتور دوار بال دوتایی بهتر از کنتور پیستونی است. مشتریان همچنین می توانند کنتور آب متناسب با نیاز خود را خریداری کنند.
نظر شخصی فقط برای مرجع
صادر شده توسط: Zhongfang Yang
ترجمه شده توسط: روزا شن
تاریخ: 2021-2-25
